Universalzylinder ZS76 inkl. 3 Hebel

Schloss und Riegel · Möbelschlösser und Universalzylinder · Universalzylinder ZS · aus hochfestem, verchromtem Zinkdruckguss, Scheibenzylinder mit Wendeschlüssel, Riegel im 90° Winkel verstellbar, ZS 76 mit Befestigungsmutter.

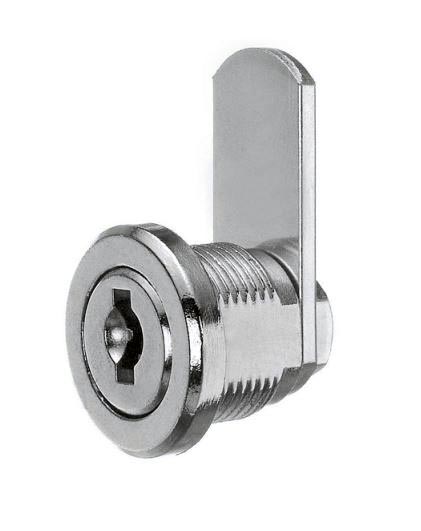

Produktbeschreibung Universalzylinder ZS 76:

• Material: Aus hochfestem, verchromten Zinkdruckguß
• Farbe: chromoptik
• Anzahl der Schlüssel: 2 Stück Wende-Schlüssel
• Befestigung: mit Sicherungs-Mutter
• Außendurchmesser: Rosette=20,0mm
• Außendurchmesser: , Zylinder=13/15,5mm

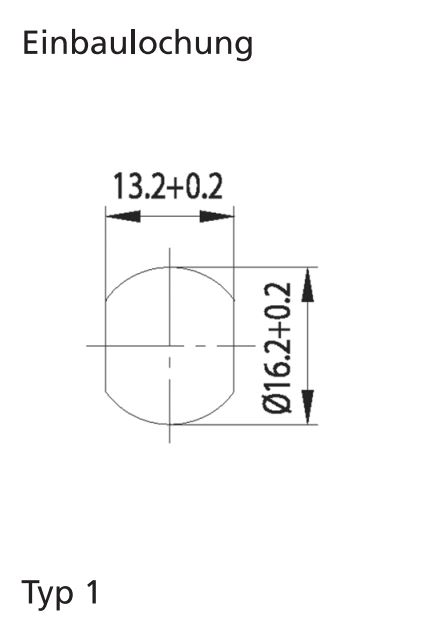

• Einbaulochung: 16,0mm
• Materialstärke: 1-5mm
• Schließweg: 180°
• Schlüssel in jeder Stellung abziehbar
• Hebel-Länge total: 31mm, gerade, im 90° Winkel verstellbar,
• Hebel-Ausfall: 17mm
• Gewicht ca. 40g

Eignung Universalzylinder ZS 76:

• für Geräte-Türen,
• für Möbel-Türen,
• für Industrie-Gehäuse,
• als Briefkastenzylinder

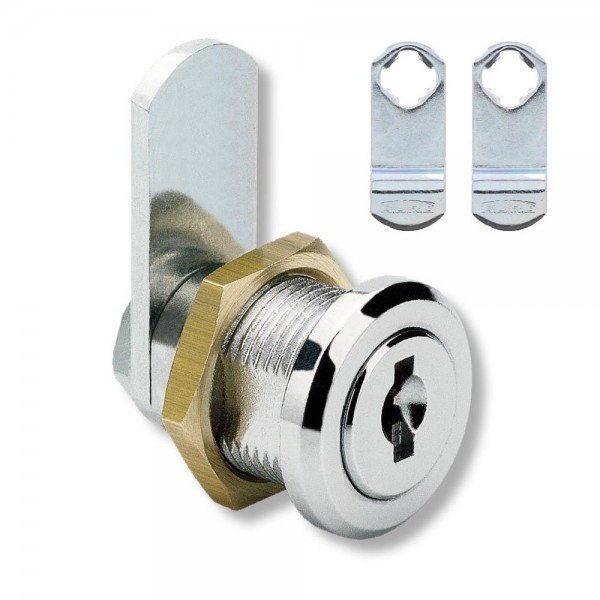

Hebelmaße / Hebelform:

• Hebel-Nr.     Hebel1    Hebel2       Hebel3
• Form:         gerade    gekröpft     gekröpft
• Gesamtlänge:  ≈ 31 mm   ≈ 31 mm      ≈ 31 mm
• Breite:       ≈ 12,7 mm
• Dicke:        ≈ 2 mm
• Gehäuselänge: ≈ 12 mm
• Hebellänge B: ≈ 25 mm   ≈ 25 mm      ≈ 25 mm
• Kröpfung:                 90°          90°
• X-Maß:                  ≈ 10/14 mm   ≈ 8/16 mm
• A-Maß:                  ≈ 2 mm       ≈ 4 mm
